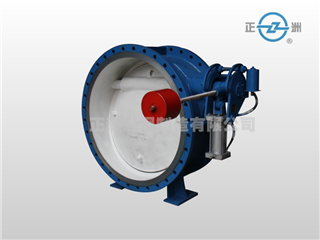

BFDZ701液力自动阀

专利：
ZL 200920199520.4
ZL 00249933.9

公称通径：DN200~DN3000
公称压力：PN2.5~PN40
适用介质：水、海水、泥沙水、油品等
介质温度：≤425℃
开阀时间：20~90秒(可调)
快关时间：2.5~20秒(可调)
慢关时间：6~90秒(可调)
快关角度：70°±10°
慢关角度：20°±10°
全开状态最小流阻系数：0.3
控制系统可选介质：1、管道介质 2、自来水
电磁铁可选控制电压：AC220V、DC24V
状态信号：无源开关量信号、4~20mA模拟量信号

双重密封自动控制阀是在多功能水力控制阀等许多阀优良性能的基础上，研制出来的最新产品。它兼有电动闸阀、电动蝶阀、以及止回阀的功能，并通过快关和缓闭的动作来消除水锤危害，保护水泵及管网系统的安全，广泛应用于电力、冶金、城建、给排水等自动化泵站系统。
 双重密封自动控制阀密封面为三偏心结构，并被斜置成75度，减少了关阀行程，缩短了密封圈滑移距离，降低了摩擦力矩，并具有防泥沙和压力自动补偿效果。缓闭装置与阀板联动启闭，自动实现快关和缓冲，不受水泵实际流量和扬程变化的影响，无需电气元件和外接动力。装置故障点少，操作维护简单，只需开启或关闭水泵主机电源，阀门即按照水泵操作规程自动启闭。关键零件均选用不锈钢、铜合金等优质材料，基本无需维护。装置上还可安装阀位变送器，送出4~20mA模拟阀位信号至远程主控室，实现远程监控。
