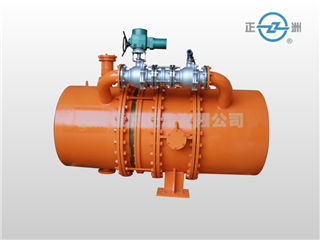

水轮机进水液控蝶阀

本系列液控蝶阀,主要安装于水电站水轮机进口,用作水轮机进水阀。正常工作时,只需接收中控室单一的“开阀、关阀”指令,即可通过对管道压力的监控,配合水轮机组,统一完成对主阀、旁通阀等的启闭控制;事故工况下并能实现无电紧急关阀,有效消除破坏性水锤,防止水轮机组飞逸事故的发生,保障设备安全。阀门紧急关闭储备能源为重锤势能或蓄能器气体压缩势能。 本公司可根据现场特殊要求单独进行设计,多方位满足广大用户对该类产品的需要。

型号说明

2000

H

D

7

s

4

3

H

-16

C

公称尺寸

功能特征

阀门类别

驱动方式

液控特征

连接方式

结构形式

密封材料(结构)

公称压力

阀体材料

DN200~DN4500

NPS8~NPS180

H 缓闭功能

D 蝶阀

7 液动

B 重锤式自动保压型

S 重锤锁定型

Sx 重锤蓄能器复合型

X 蓄能器式

Xs 蓄能器式锁定型

4 法兰连接

6 焊接连接

7 对夹连接

1 垂直板式(老标准)

2 双偏心结构

3 三偏心结构

H 不锈钢

X 优质丁腈橡胶

HX 带检修阀座双密封结构

PN10~PN40

Class150~Class300

Q 球墨铸铁

C 碳钢





标准与规范

产品标准

GB/T 14478、DL/T1068、 JBT 13600、GB/T 12238、 JB/T 8527

传动装置

JB/T 13601、GB/T 14478、DL/T1068、Q/BZZ 009

结构长度

GB/T 12221

配管法兰

铸铁法兰

GB/T 17241.6

钢制法兰

GB/T 9124

蓄能器标准

GB/T 20663

试验与检验

GB/T 14478、DL/T1068、GB/T13927、Q/BZZ 009

质量保证

ISO9001
