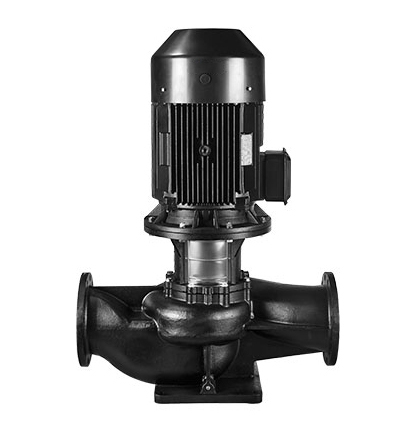

TD型便拆单级管道离心泵,产品展示,正洲泵阀制造有限公司

TD型便拆单级管道离心泵，配有标准电机和机械密封。此类产品的结构与相近类型产品相比，更不易受到泵送液体中杂质的影响。

产品设计为顶部可拉出的拆装形式，其可以在不影响管路系统的情况下对泵进行维护。
流量范围：1.5-1200 m3/h；

扬程范围：5-150 m；

口径：DN20-350 mm；

工作压力：≤1.6MPa；

被输送介质温度：≤80℃。

TD系列泵适用于冷热水输送和循环系统：

锅炉给水；

小区区域供水系统；

小区（公寓）或街区中央供热系统；

中央空调用于制冷的水循环系统；

洗涤系统；

家庭热水系统；

普通工业用水系统。

安装条件
产品有不同的安装要求，具体的安装要求如下：
1）系统管路具有支撑泵的能力，2.2kw以下（包括2.2kw）电机的泵可以直接悬置于管道中；系统管路不具有支撑泵的能力或泵电机功率大于2.2kw时，泵必须安装在支架或底板上。
2）对于配套2.2kw以下（包括2.2kw）电机的泵可以安装在水平或垂直于管道的位置上；对于2.2kw以上电机的泵只能安装在垂直于管道的位置上。
3）泵的安装，要保证泵在使用时系统管路的张力不应传递到泵体上。
4）为了保证电机的正常运转，泵要安装在保证有足够冷却的环境条件下，且冷却空气的温度不能超过40℃。
5）如果泵安装在户外，必须配置合适的外罩以防止电器元件进水或凝霜。
6）为了方便对泵的检查和维修，在泵的上、下方必须留有足够的空间。泵电机小于5.5kw时最小留300mm；泵电机大于5.5kw（包括5.5kw）时最小留1000mm。
7）为了防止噪音和振动，保证获得最佳运行效果，泵在安装时要采用减振底座。一般采用水泥底座，底座的重量应该是大于或等于1.5×泵重量。
8）为满足客户的不同需要，产品分为带底板和不带底板两种。

序号	泵型号	Q (m3/h）	H （m）	n （r/min）	功率
					3x380V
					P2（kW）
1	TD32-18/2	8	18	2900	1.1
2	TD32-21/2	12.5	21		1.5
3	TD32-25/2	12.5	25		2.2
4	TD32-32/2	12.5	32		3
5	TD32-38/2	12.5	38		4
6	TD32-50/2	12.5	50		5.5
7	TD40-16/2	12.5	16		1.1
8	TD40-20/2	12.5	20		1.5
9	TD40-18/2	20	18		2.2
10	TD40-25/2	20	25		3
11	TD40-30/2	25	30		4
12	TD40-36/2	25	36		5.5
13	TD40-48/2	25	48		7.5
14	TD50-34/2	12.5	34		3
15	TD50-38/2	12.5	38		4
16	TD50-50/2	12.5	50		5.5
17	TD50-58/2	12.5	58		7.5
18	TD50-80/2	12.5	80		11
19	TD50-12/2	16	12		1.1
20	TD50-15/2	20	15		1.5
21	TD50-18/2	25	18		2.2
22	TD50-24/2	25	24		3
23	TD50-28/2	30	28		4
24	TD50-35/2	30	35		5.5
25	TD50-40/2	35	40		7.5
26	TD50-50/2	40	50		11
27	TD50-60/2	50	60		15
28	TD50-70/2	50	70		18.5
29	TD50-81/2	50	81		22
30	TD65-36/2	25	36		5.5
31	TD65-48/2	25	48		7.5
32	TD65-15/2	30	15		2.2
33	TD65-19/2	30	19		3
34	TD65-22/2	40	22		4
35	TD65-30/2	40	30		5.5
36	TD65-34/2	50	34		7.5
37	TD65-40/2	50	40		11
38	TD65-50/2	50	50		15
39	TD65-61/2	50	61		18.5
40	TD65-67/2	50	67		22
41	TD65-83/2	50	83		30
42	TD80-13/2	50	13	2900	3
43	TD80-18/2	50	18		4
44	TD80-22/2	50	22		5.5
45	TD80-28/2	50	28		7.5
46	TD80-40/2	50	40		11
47	TD80-48/2	50	48		15
48	TD80-30/2	80	30		11
49	TD80-38/2	80	38		15
50	TD80-47/2	80	47		18.5
51	TD80-54/2	80	54		22
52	TD80-67/2	80	67		30
53	TD100-15/2	50	9		2.2
54	TD100-17/2	60	15		4
55	TD100-22/2	80	17		5.5
56	TD100-27/2	80	22		7.5
57	TD100-33/2	100	27		11
58	TD100-40/2	100	33		15
59	TD100-40/2	100	40		18.5
60	TD100-48/2	100	48		22
61	TD100-52/2	130	52		30
62	TD125-11/4	120	11	1450	5.5
63	TD125-14/4	120	14	1450	7.5
64	TD125-18/4	160	18	1480	11
65	TD125-18/4	160	22		15
66	TD125-22/4	160	28		18.5
67	TD125-28/4	160	32		22
68	TD125-32/4	160	40		30
69	TD125-40/4	160	50		37
70	TD150-12.5/4	200	12.5		11
71	TD150-17/4	200	17		15
72	TD150-21/4	200	21		18.5
73	TD150-25/4	200	25		22
74	TD150-33/4	200	33		30
75	TD150-40/4	200	40		37
76	TD150-50/4	200	50		45
77	TD200-15/4	300	15		18.5
78	TD200-18/4	300	18		22
79	TD200-24/4	300	24		30
80	TD200-30/4	300	30		37
81	TD200-35/4	300	35		45
82	TD200-44/4	300	44		55
83	TD200-53/4	400	53	1480	75
84	TD200-12.5/4	400	12.5		22
85	TD200-20/4	400	20		30
86	TD200-23/4	400	23		37
87	TD200-27/4	400	27		45
88	TD200-32/4	400	32		55
89	TD200-43/4	400	43		75
90	TD200-50/4	500	50		90
91	TD250-15/4	500	15		30
92	TD250-18/4	500	18		37
93	TD250-21/4	500	21		45
94	TD250-27/4	500	27		55
95	TD250-36/4	500	36		75
96	TD250-44/4	500	44		90
97	TD250-53/4	500	53		110
98	TD250-12.5/4	630	12.5		30
99	TD250-14/4	630	14		37
100	TD250-17/4	630	17		45
101	TD250-20/4	630	20		55
102	TD250-26/4	630	26		75
103	TD250-32/4	630	32		90
104	TD250-40/4	630	40		110
105	TD250-50/4	630	50		132
106	TD300-15/4	900	15		55
107	TD300-20/4	900	20		75
108	TD300-25/4	900	25		90
109	TD300-30/4	900	30		110
110	TD300-35/4	900	35		132
111	TD300-44/4	900	44		160
112	TD300-55/4	900	55		200
