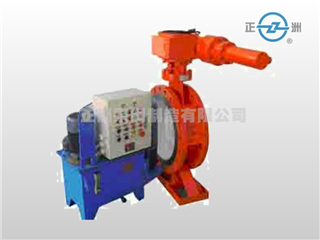

YKD743H 0.3秒液控快速关闭阀

公称通径：DN150~DN1800
公称压力：PN2.5~PN40
适用介质：水、蒸汽、气体、油品等
介质温度：≤400℃
开阀时间：10~90秒(可调)
正常关阀：10~90秒(可调)
快速关阀：0.3~0.8秒
全开状态最小流阻系数：0.1
动力电源：AC380V
可选控制电源：AC220V、DC220V、DC110V、DC24V
可控制动作：开阀、关阀、停止、15度游动、快关、远程故障联锁快关
远程信号类型：无源的开关量信号、4~20mA模拟量信号

液控快速关闭阀主要安装于汽轮机抽汽管路、高炉煤气余压发电装置（TRT）进气管路等高安全等级系统，在系统出现危机工况时，在0.3~0.8秒钟内实施紧急关阀，实现管路的可靠截止，保护系统安全。
我厂生产的液控快速关闭阀主阀密封副为三偏心结构，启闭轻松，密封可靠。传动箱结构紧凑，油缸尾部设有缓冲装置，消除快关时对油缸的冲击。液压站主要控制阀均采用德国力士乐等国际名牌厂家螺纹式插装阀产品，占用空间极小。普通启闭操作时，压力油源由油泵或汽轮机、TRT主机配套液压站提供，快速关闭时，则通过蓄能器能源的快速释放来实现。本阀除设有缓开、缓关、快关、停止等动作外，全开位还可以进行10%行程游动试验，保证系统在紧急关阀时不会卡阻。
本阀电气控制采用PLC智能型控制系统，操作简单，性能可靠，智能化程度高，可充分满足用户自动化控制的需要。
